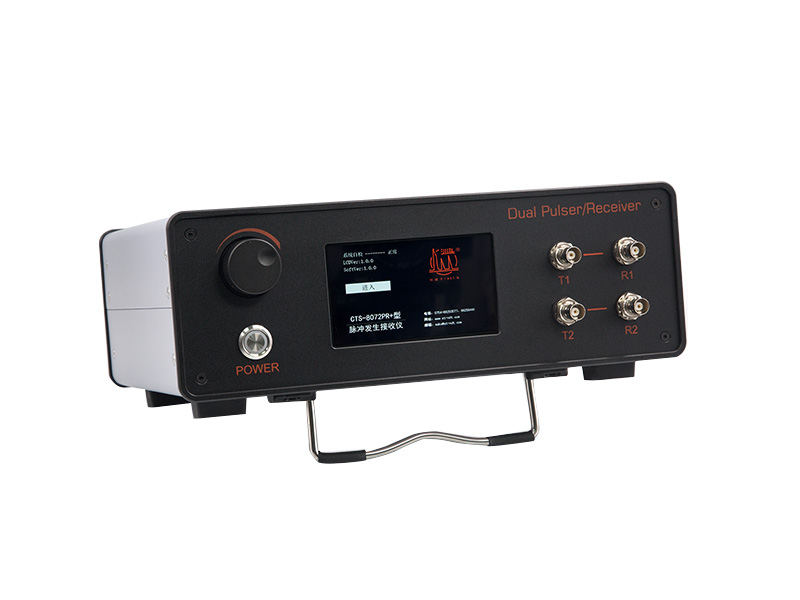

CTS-8072PR CTS-8072PR+型 双通道脉冲发射接收仪
分享：
CTS-8072PR型双通道脉冲发射接收仪是应用于高频检测研究的专用仪器，具备低噪声和宽频带的接收放大电路，以及由高性能尖脉冲发生器及高压电源组成的尖波发射电路。CTS-8072PR+提供双通道数据采集功能，并可实现计算机同步控制。可应用于高频超声波探头的声学特性的评价以及性能指标的测试，也可应用于高频超声波探伤系统探伤（如超声扫描显微镜SAM、高频C扫）、厚度测量、材料特性测定等应用。
产品介绍
CTS-8072PR型双通道脉冲发射接收仪是应用于高频检测研究的专用仪器，具备低噪声和宽频带的接收放大电路，以及由高性能尖脉冲发生器及高压电源组成的尖波发射电路。CTS-8072PR+提供双通道数据采集功能，并可实现计算机同步控制。可应用于高频超声波探头的声学特性的评价以及性能指标的测试，也可应用于高频超声波探伤系统探伤（如超声扫描显微镜SAM、高频C扫）、厚度测量、材料特性测定等应用。
功能特点
- 提供负电压尖波激励脉冲输出和接收放大器。
- 脉冲宽度7ns，幅度-150V～-300V。
- 脉冲重复频率可选，重复频率最高20kHz。
- 接收器的带宽为110MHz（-3dB）。
- 60dB RF增益调整范围，1dB步进。
- 20kHz或20MHz可选高通滤波器。
- 提供射频信号输出、同步信号输出、外部触发输入、USB及标准网络接口。
- 500MHz采样率/12bit数据采集模块。
- 计算机同步控制和显示，可提供用户二次开发包。
- 可提供本公司自主研发的30MHz、50MHz等系列高频探头。
性能指标
| 脉冲类型 | 负尖波 |
| 脉冲下降及上升时间 | 典型值＜3ns，最大值≤3.5ns |
| 脉冲幅度 | -150V～-300V |
| 阻尼 | 25Ω、33Ω、50Ω、100Ω共4档可选 |
| 脉冲宽度 | 7ns（50Ω阻尼） |
| 模式 | 单、双 |
| 脉冲重复频率 | 100Hz、200Hz、……、19kHz、20kHz共29档可选 |
| 同步脉冲输出 | TTL电平（输出阻抗50Ω） |
| 外部触发输入 | TTL电平，脉冲大于50ns |
| 最大带宽 | 20kHz～110MHz |
| 增益调节范围 | -6dB～54dB |
| 高通滤波 | 20kHz或20MHz |
| 低通滤波 | 110MHz |
| 最大信号输出 | ±1.5Vp-p |
| 输入阻抗 | 50Ω |
| 输出阻抗 | 50Ω |
| 输入输出接口 | T，R，RF输出，外部触发Trig，同步输出Sync |
| 电源 | 可选AC 220V或AC 110V，50Hz～60Hz，出厂标配为AC 220V |
| 外型尺寸 | 305 mm × 230 mm × 105 mm；（长×宽×高） |
| 环境温度 | 0～50 ℃ |
| 重量 | 5.0 kg |
应用领域
1.可应用于高频超声波探头的声学特性的评价以及性能指标的测试。

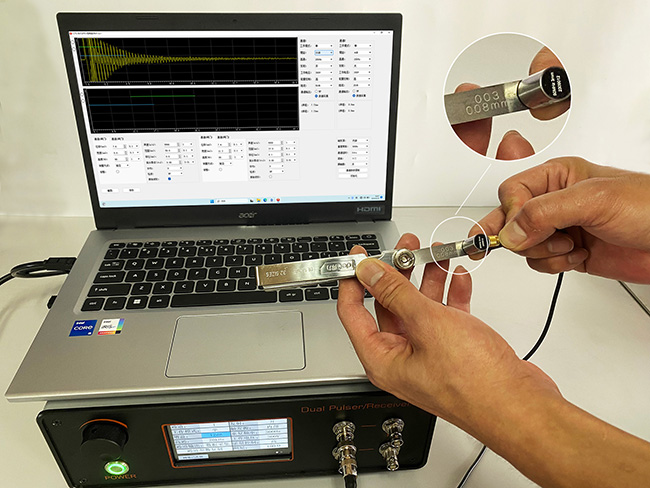

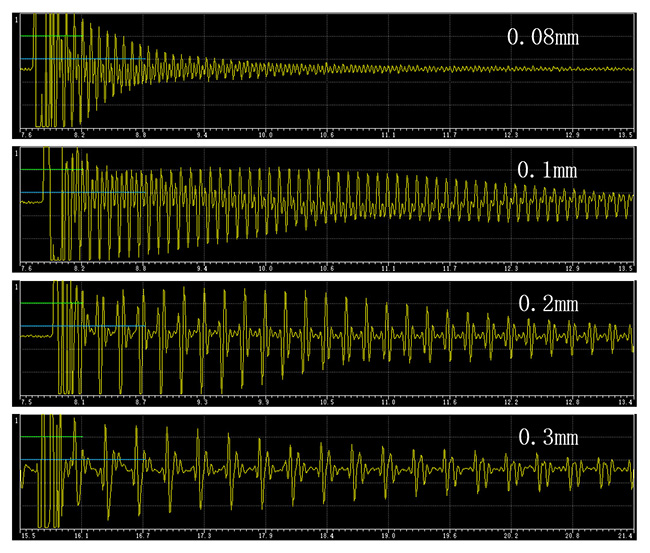

2.可应用于高频超声波自动化探伤系统探伤、厚度测量、材料特性测定等应用。
